数控加工中心铣沟槽用的几种铣刀

精工铣床加工沟槽用的铣刀

(1)三面刃铣刀三面刃铣刀除圆周表面具有主切削刃外，两侧面还具有副切削刃，从 而改善了切削条件，提高了切削效率和降低了表面粗糙度。主要用于加工凹槽和台阶面。 三面刃铣刀可分为直齿三面刃铣刀、错齿三面刃铣刀和镶齿三面刃铣刀。

如图3-19a所示为直齿三面刃铣刀，它制造简单，但切削条件较差；如图3-19b所示为 错齿三面刃铣刀，与直齿三面刃铣刀相比，它具有切削平稳，切削力小，排肩容易等优点。直 径较小的三面刃铣刀常用高速钢制成整体式，直径较大的三面刃铣刀常釆用镶齿结构，镶齿 三面刃铣刀结构如图3-19c所示。

(2)锯片铣刀如图3-20所示，锯片铣刀较薄，只在圆周上有切削刃，主要用于切断工 件和在工件上铣削窄槽。

21立铣刀
(3)立铣刀如图3-21所示，立铣刀相当于带柄的小直径圆柱铣刀，既可用于加工凹 槽，也可加工平面、台阶面，利用靠模还可加工成形表面。当立铣刀直径较小时，柄部制成直 柄;直径较大时，柄部制成锥柄。立铣刀圆柱面t的切削刃是主切削刃，端面上的切削刃没 有通过中心，是副切削刃。工作时不宜作轴向运动。

(4)键槽铣刀如图3-22所示，键槽铣刀主要用于加工轴上的键槽。如图3-22a所示 键槽铣刀的外形与立铣刀相似，不同的是它只有两个刀齿，端面切削刃延伸至中心是主切削 刃，圆柱面上的切削刃是副切削刃，因此，在加工网端+通的键槽时，能沿轴向作适量的进 给。如图3-22b所示的键槽铣刀专用于在轴上加工半圆键槽。

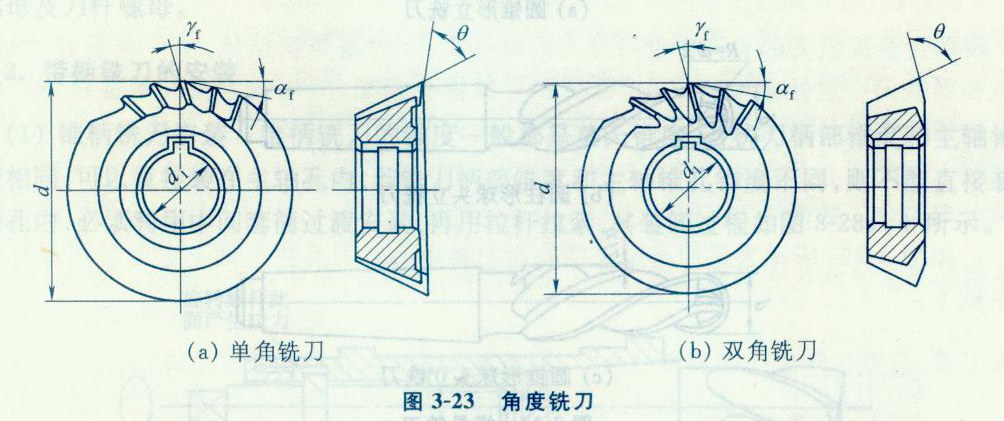

(5)角度铣刀如图3-23所示，角度铣刀主要用于加工带角度的沟槽和斜面。图 3-23a为单角铣刀，圆锥切削刃为主切削刃，端面切削刃为副切削刃3图3-23b为双角铣刀， 两圆锥面上的切削刃均为主切削刃。它分为对称双角铣刀和不对称双角铣刀。
