数控加工中心常用的端面立铣刀详解

1.加工中心常用刀具的种类

(1)立铣刀

立铣刀主要用于立式铣床上铣削加工平面、台 阶面、沟槽、曲面等。针对不同的加工要素和加工效率，立铣刀的 常用形式有端面立铣刀、球头立铣刀、环形铣刀和键槽铣刀。

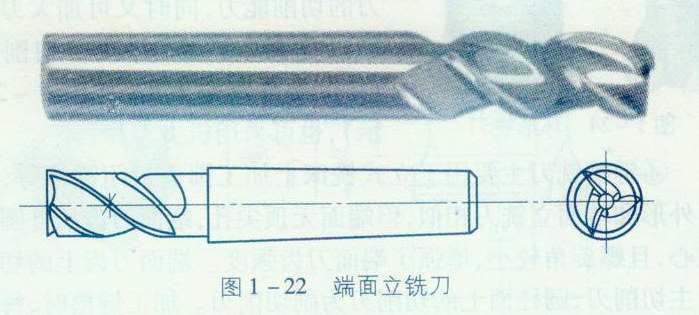

①端面立铣刀，其立铣刀的主切削刃分布在铣刀的圆柱面上， 副切削刃分布在铣刀的端面上，且端面中心有顶尖孔（图1 -22)， 因此，铣削时一般不能沿铣刀轴向做进给运动，只能沿铣刀径向做 进给运动。端面立铣刀有粗齿和细齿之分，粗齿齿数3～6个，适 用于粗加工;细齿齿数5～10个，适用于半精加工。端面立铣刀的 直径范围是c/>2～80mm。柄部有直柄、莫氏锥柄、7/24锥柄等多种 形式。为了切削有拔模斜度的轮廓面，还可使用主切削刃带锥度 的圆锥形立铣刀。

端面立铣刀应用较广，但切削效率较低。主要用于平面轮廓 零件的加工。从结构上可分为整体式（小尺寸刀具）和机械夹固 式（尺寸较大刀具）。
