加工中心编程与注释
实例为在预先处理好的100mm×100mm×100mm合金铝锭毛坯上加工图1所示的零件，其中正五边形外接圆直径为80mm。



一、工艺分析



本例中毛坯较为规则，采用平口钳装夹即可，选择以下4种刀具进行加工：1号刀为Ф20mm两刃立铣刀，用于粗加工；2号刀为Ф10mm中心钻，用于打定孔位；4号刀为Ф10mm钻刀，用于加工孔。通过测量刀具，设定补偿值用于刀具补偿。



该零件的加工工艺为：加工90mm×90mm×15mm的四边形→加工五边形×加工Ф40mm的内圆→精加工四边形、五边形、Ф40mm的内圆→加工4个Ф10mm的孔。







二、编程说明



手工编程时应根据加工工艺编制加工的主程序，零件的局部形状由子程序加工。该零件由1个主程序和5个子程序组成，其中，P1001为四边形加工子程序，P1002为五边形加工子程序，P1003为圆形加工子程序，P9888为中心孔加工子程序，P9777为加工孔子程序。



用CAD/CAM软件系统辅助编程。首先进行零件几何造型，生成零件的几何模型，如图9-23所示。然后用CAM软件再生成NC程序。本例先从Pro/E中造型，用IGES格式转化到MasterCAM9.2中（也可以直接用MasterCAM进行零件几何造型），由MasterCAM生成NC程序。

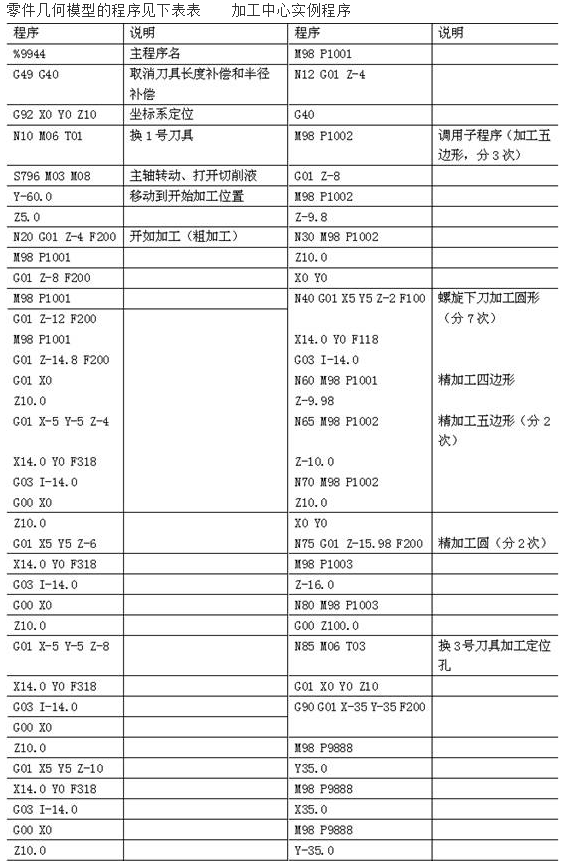

三、精工程序及注释
